Система БП (бесперебойного питания) Liebert-HIROSS ИБП Hipulse: наилучшая защита для Вашего критичного оборудования

Трехфазный он-лайн ИБП для центров обработки данных, телекоммуникационного и промышленного оборудования Надежный инвертор на основе биполярных транзисторов с изолированным затвором; Наличие моделей с 6- или 12-импульсным выпрямителем; Фильтры гармоник, снижающие искажения напряжения до 4.5%; Параллельное включение до шести устройств с используя либо модульный, либо центральный статический переключатель байпаса; Высокоэффективный режим EcoMode; Усовершенствованное управление работой батарей; Защита от обратного нпаряжения; Предупреждение о нарушении заземления батареи; Преобразователь частоты 50/60 Гц как с батареей, так и без нее; Совместимость с сетью SNMP с динамическим мониторингом; Связь с BMS через протоколы Modbus, JBus или PROFIBUS; Большое количество других дополнительных возможностей для удовлетворения Ваших требований к питанию

Всегда ли Вы можете быть уверены в имеющемся питании?
В настоящее время наблюдается увеличение потребности в высокоскоростных центрах обработки данных, системах телекоммуникационной связи в реальном масштабе времени и применении систем с непрерывным автоматическим технологическим процессом. Возрастание потребности в таком оборудовании наряду с обеспечением большим количеством разнообразных возможностей предъявляет определенные требования к их источникам электропитания.

Несмотря на то, что при генерации электроэнергии сигнал имеет превосходную форму, в тот момент, когда электропитание достигает потребителя, его качество далеко от идеального. Большинство типов искажений недопустимы, например, значительные провалы напряжения и колебания частоты, которые могут привести к невосполнимым потерям, вызванным повреждением оборудования в сочетании в невозможностью его дальнейшего использования по назначению. Конечно же финансовые последствия этого могут быть просто страшными, влияя не только на текущую работу, но, что является более серьезным, и на развитие бизнеса в будущем.

Для обработки данных, связанных с выполнением критичных задач, единственным эффективным решением является использование on-line ИБП, способного решить все проблемы с питанием, а именно: отсутствие напряжения, выбросы/переходные процессы, искажения формы сигнала, колебания частоты, шумы, затухание напряжения, выбросы/дребезг.


ИБП Hipulse фирмы Liebert для всесторонней защиты систем
Независимо от типа используемого Вами оборудования, если непрерывность его работы имеет особую важность, значит Вам следует оснастить имеющийся источник питания системой Hipulse фирмы Liebert. Он решит все проблемы, связанные с искажением параметров питания и в сочетании с другими изделиями фирмы Liebert, такими как подавители выбросов при переходных процессах, статические переключатели шин и другими решениями, обеспечивающими надежность питания, ИБП Hipulse является наилучшим решением для создания безаварийного источника питания.

Hipulse, разработанный для питания критичных нагрузок, обладая компактной конструкцией, может устанавливаться практически в любом помещении, удовлетворяя при этом требованиям к допустимому уровню создаваемого шума. Будучи статической, система ИБП Hipulse является превосходным выбором для питания несогласованных нагрузок. Ему нет равных по техническим характеристикам при питании нелинейных нагрузок. Он способен немедленно обеспечивать питание с улучшенными параметрами при непрерывных изменениях, даже когда уровни переходных процессов обусловлены работой компьютерных сетей и выполнением промышленных операций.

• Разработан для питания критичных систем, работающих в различных ключевых применениях:
• Большие электронно-вычислительные комплексы и супер-мини компьютерные системы.
• Телекоммуникационные центры
• Основные критичные системы LAN и WAN
• Центры обработки данных, включая решетки RAID
• Тестовые и лабораторные установки
• Промышленные технологические процессы и управление
• Медицинское оборудование

Богатство совершенных возможностей

Инвертор на основе биполярных транзисторов с изолированным затвором
Высокочастотная технология с биполярными транзисторами с изолированными затворами обеспечивает высокую надежность и превосходные характеристики.

Управление батареей
Батарея в системе ИБП играет важную роль в обеспечении непрерывной защиты питания критичных нагрузок. По этой причине батарея должна поддерживаться в оптимальном состоянии и всегда быть готовой к работе. Hipulse предлагает одну из самых совершенных систем управления батареей, существующих на рынке в настоящее время:

• Интеллектуальное тестирование батарей для улучшения характеристик системы.
• Термокомпенсированный режим заряда, максимально продлевающий срок службы батареи.
• Режим защиты от глубокого разряда: предотвращает повреждение батареи при низком уровне заряда в случае продолжительного отсутствия питания.

Байпас для технического обслуживания
Позволяет проводить обслуживание источника питания без отключения нагрузки, обеспечивает безопасное переключение нагрузки с ИБП и на него.

Компактность
Система Hipulse сконструирована для оптимизации места установки как с точки зрения минимизации занимаемого места, так и для обеспечения удобства технического обслуживания.

Высокая эффективность
Система Hipulse обеспечивает высокий КПД: более 93% в нормальном режиме и свыше 97% в режиме EcoMode, при котором нагрузка запитывается через статический переключатель байпаса.

Соответствие стандартам
Система Hipulse разработана с учетом соответствия жесточайшим требованиям, касающимся безопасности оператора и создания электромагнитных помех.

Всегда под контролем

Микропроцессорное управление Hipulse На панели управления Hipulse отображаются более 80 разнообразных данных. Она может использоваться для программирования системных параметров в процессе установки. Светодиодная линейка показывает величину подключенной к ИБП нагрузки, а при пропадании сетевого напряжения - оставшееся время автономной работы от батареи. На жидкокристаллическом дисплее показываются данные о входном напряжении, частоте, выходном напряжении, токе, частоте, мощности (кВт), напряжении и токе батареи, температуре внутри ИБП и температуре батареи. Блок-схема в левой части панели управления показывает, работает ли ИБП в нормальном режиме от инвертора или в режиме EcoMode.

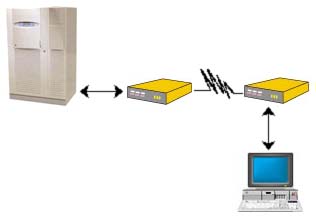

Коммуникация Система Hipulse может осуществлять высокоуровневую коммуникацию с возможностью использования интерфейса Ethernet/SNMP для мониторинга по сети, а также мониторинга через систему BMS, поддерживающую протоколы Modbus, JBus и Profibus. При местном или удаленном подключении к персональному компьютеру система Hipulse обеспечивает полный мониторинг наряду с возможностью просмотра журнала событий с целью диагностики. Информация о статусе в реальном масштабе времени может передаваться дистанционно, например, через модем в сервисный центр. Это значительно снижает потребность в вызовах с места установки и поэтому минимизирует эксплуатационные расходы. Оператор может периодически запрашивать систему о текущем статусе и просматривать журнал событий.

Совместимость с различными типами нагрузок и систем в различной конфигурации

Нелинейные нагрузки Высокочастотный инвертор ИБП Hipulse с широтно-импульсной модуляцией работает без искажений практически с любыми нелинейными нагрузками, имеющими крест-фактор до 3:1, при этом коэффициент искажений выходного напряжения не превышает 3%. С целью исключения опасности при нагреве из-за гармонических составляющих высокого порядка нейтраль рассчитана на ток, в 1.5 раза превышающий фазовый. Несбалансированные нагрузки Система может обеспечивать питанием на 100% несбалансированную нагрузку (одна фаза нагружена, остальные нет). При этом выходное напряжение сбалансировано в пределах 2% со смещением не превышающим ± 1°.



Высокая перегрузочная способность и стойкость к короткому замыканию Инвертор ИБП Hipulse может выдерживать перегрузку 150% по всем трем фазам и имеет исключительную стойкость при возникновении короткого замыкания в нагрузке - 290% по току в любой из фаз. Максимальная гибкость при параллельном соединении Устройства могут соединяться параллельно в двух конфигурациях: С распределенными статическими переключателями Для удовлетворения дополнительных требований по мощности при наращивании оборудования или для повышения избыточности, а следовательно и надежности в единую систему могут объединяться до шести модулей ИБП. С центральным статическим переключателем В случае, когда изначально предъявляются высокие требования по мощности, а также имеются несколько уровней избыточности, можно объединять до шести модулей с центральным статическим переключателем и системным байпасом для проведения обслуживания. Установленное программное обеспечение непрерывно контролирует подключенную нагрузку, которая безопасно переключается на питание от сети только, когда потребляемая мощность превышает мощность ИБП.

Конфигурации, отвечающие любой области применения

Опции под любое применение:

• Входные фильтры подавления гармоник для 6- или 12-импульсных выпрямителей;
• Развязывающие трансформаторы в цепи питания выпрямителя или питания байпаса;
• Защита от обратной подачи питания;
• Дистанционное управление и дисплейная панель для полного мониторинга системы;
• Ввод силовых кабелей сверху;
• Воздушные фильтры для условий с агрессивной средой;
• Индикация отсутствия земли по постоянному току;

Вы можете доверять имени Liebert
Начиная с 1965 года Liebert является лидером в промышленности, производящим современное оборудование защиты компьютеров, включая ИБП, системы кондиционирования питания и микроклимата. Как составная часть широко известной в мире корпорации Emerson Electric Co, фирма Liebert является одним из наиболее крупных поставщиков защитного оборудования для телекоммуникационных и компьютерных систем, "чистых" помещений, зон повышенной секретности, а также других критичных применений, имея впечатляющий список клиентов, среди которых тысячи известных компаний, расположенных по всему миру.
Фирма придает особое значение использованию передовых технологий, прогрессивных конструкторских решений и новейшим способам производства в соответствии со стандартом ISO9000 и продолжает инвестировать крупные научные проекты, а также вкладывает значительные средства в развитие и совершенствование своего производства.
Все системы эффективны с точки зрения энергопотребления и имеют высокую степень надежности. Все наши изделия поддерживаются большим международным потенциалом фирмы Liebert Corporation.

Liebert - имя, которому Вы можете доверять.

Технические характеристики:

Hipulse
Номинальная мощность (коэф-т мощности 0.8)	80	120	160	200	300	400	500	600	800
Физические характеристики
Ширина (мм)	900	1250	1250	1250	1640	2460	3200	3200	4410
Глубина (мм)	875	875	875	875	875	875	1000	1000	1000
Высота (мм)	1900	1900	1900	1900	1900	1900	1900	1900	1900
Масса (кг)	750	1000	1200	1350	1700	2500	4710	4730	6500
Вход
Напряжение	380/400/415 В 3 фазы +10 / -15%
Частота	50 или 60 Гц ± 5%
Коэффициент мощности	0.94 с дополнительным фильтром
Выход
Напряжение	380/400/415 В 3 фазы + нейтраль
Стабильность напряжения в установившемся режиме при 100% изменении нагрузки	± 1% ± 5%
Частота	50 или 60 Гц
Стабильность частоты при синхронизации с байпасом при автосинхронизации	± 1 Гц ± 0.1 Гц
Перегрузочная способность инвертора при номинальном напряжении 3 фазы 1 фаза	110% в течение 60 минут 125% в течение 10 минут 150% в течение 1 минуты 200% в течение 30 секунд
Максимальный ток инвертора при коротком замыкании 3 фазы 1 фаза	1.5In в течение 5 секунд (в соответствии с EN 50091-1-1) 2.9In в течение 5 секунд (в соответствии с EN 50091-1-1)
Искажения напряжения при линейной нагрузке	< 1%
Искажения напряжения при 100% нелинейной нагрузке	< 3% Ф/Ф, < 5% Ф/Н
Максимальная мощность при нелинейной нагрузке (крест-фактор 3:1)	100%
Максимальная несбалансированность нагрузки	100%
Смещение напряжения при 100% несбалансированности нагрузки	120° ± 1° (электрич.)
Асимметрия выходного напряжения при 100% несбалансированности нагрузки	± 2%
Стандарты и сертификация
Безопасность/ЭМС/Конструкция	CEI EN 50091-1-1/EN50091-2/ENV50091-3
Европейские директивы 73/23/ЕЕС и 89/336/ЕЕС	Маркировка СЕ
